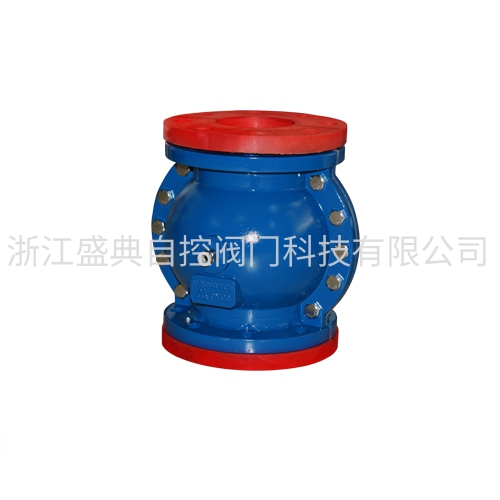

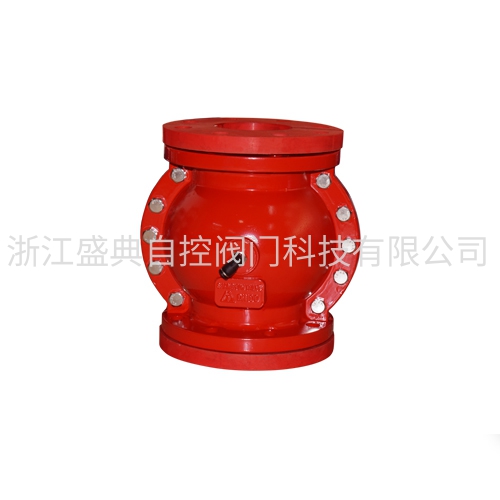

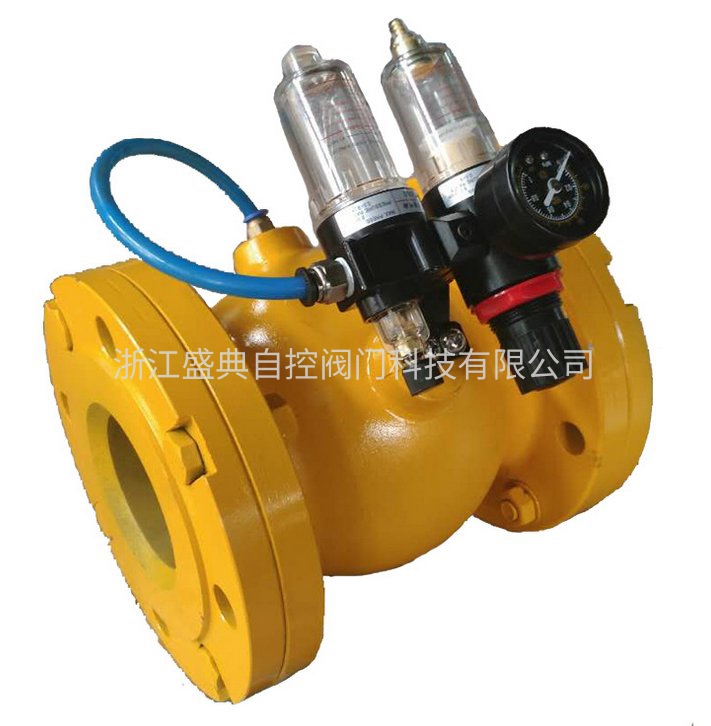

一、GJ841X气动管夹阀工作原理:
管夹阀是利用阀体同橡胶管套间的水压或气压使管套变形合拢将流体截断。
GJ841X气动管夹阀特点
1.无压力损失、无堵塞、无泄露,防水锤冲击
2.特别适用于含颗粒的液——固及气——固二相流
3.橡胶管套带有纤维增强结构,耐磨、抗疲劳
二、GJ841X气动管夹阀技术参数
l阀体:铸铁DN25~300 铸铝DN25~300 铸钢DN25~300
法兰连接:铸铁DN25~300,316LDN40~200
管套材质及温度范围:
天然橡胶-5~80℃
三元乙丙胶-5~120℃
食品级:食品级天然橡胶管套
控制介质:压缩空气或压力水
三、GJ841X气动管夹阀主要外形连接尺寸:
口径(DN)
40
50
65
80
100
125
150
200
250
300
外型尺寸
L
180
220
276
345
414
550
680
820
H
60
75
95
120
145
182
229
278
I
26
27
28
30
36
48
52
82
98
D
165
285
340
405
480
法兰
标准
PN10
DN40
DN50
DN65
DN80
DN100
DN125
DN150
DN200
PN10/20
DN250
DN300
