产品简介

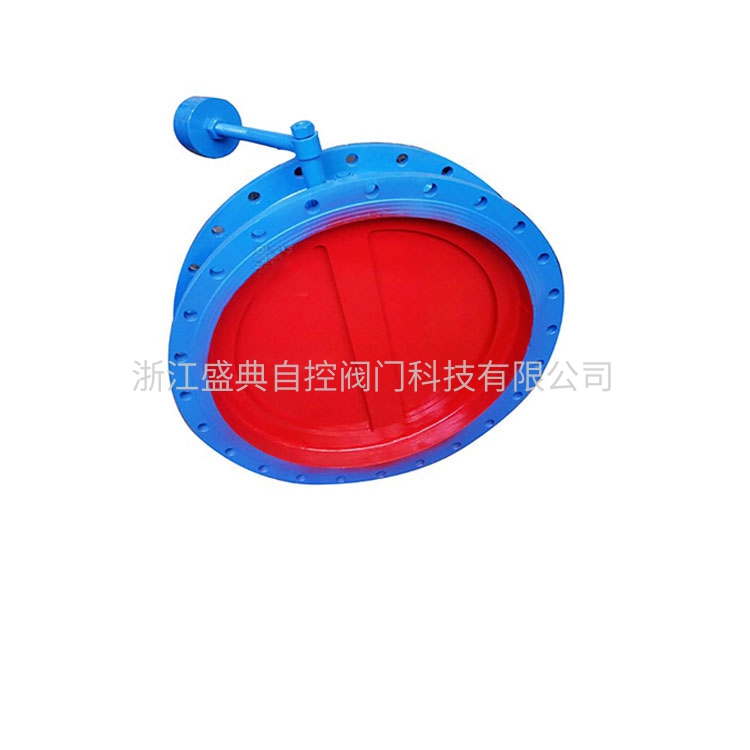

风道止回阀是指依靠通过油烟机热力流动而自动开、闭阀片，用来防止油烟倒流的阀门，又称烟道止回阀、防烟宝、烟道隔离器。一种由阀体、阀杆、叶片、重锤及重锤杆构成的，H47主要用于核电站排风系统,也适用于一般工业管路的通风系统。内部主要由两块半圆阀瓣构成，通过相对啮合的齿轮传动，而作相同方向运动。打开时的阻力特别小(＜0.02MPa)由于配置有重锤在进口压力低于0.02MPa时，重锤的作用将使阀门关闭，启闭动作特别灵敏。

  产品详情

风道止回阀参数

阀门型号：HC47C、HC47D；

公称压力：0.25MPa、0.6MPa、1.0MPa；

壳体试验压力：0.375MPa、0.9MPa、1.5MPa；

密封试验压力：0.27MPa、0.65MPa、1.1MPa；

工作温度：一般小于95℃；

使用介质：一般为空气；

风道止回阀特征：

a、所说的阀杆为双轴，每根轴上各固定一片叶片，两叶片之间以及叶片和阀座接触的边缘均装有密封件，轴安装在阀座上的轴承之中，两轴端有一对互相啮合的齿轮；

b、所说的对开式叶片倾斜度为垂直前倾１５°、阀座为椭圆形。

c、所说的阀杆轴和轴承支座之间有Ｏ型橡胶圈。

风道止回阀外形尺寸
