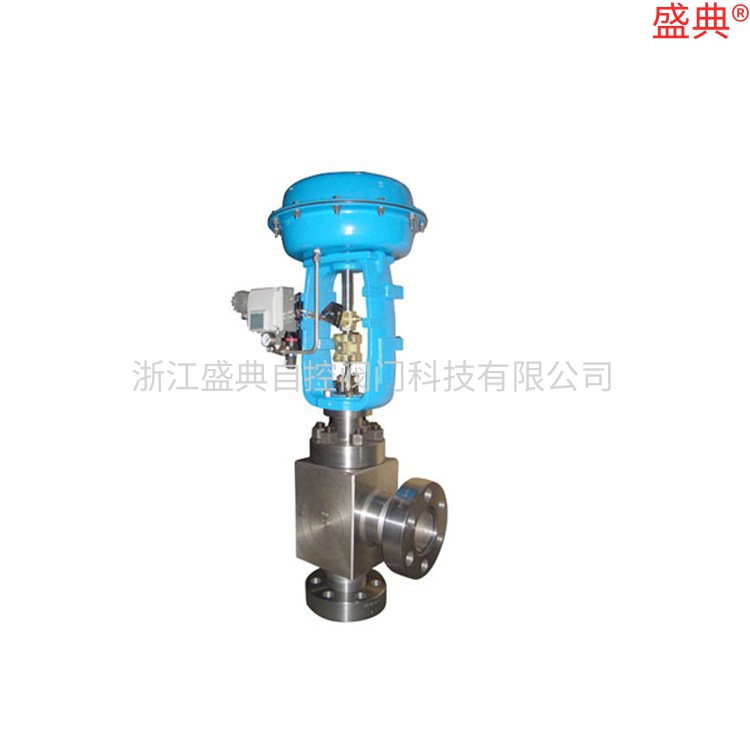

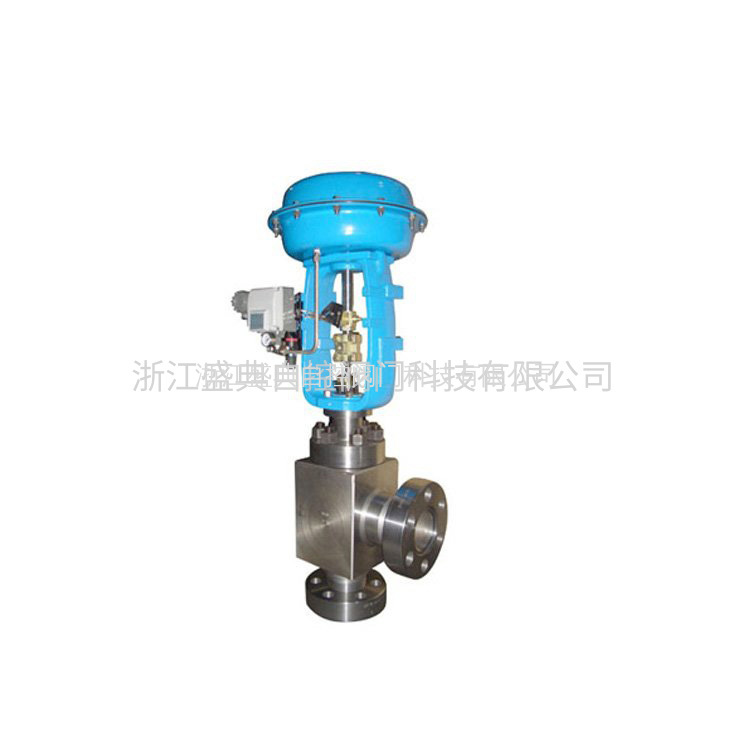

气动角式截止阀是一种常用的截断阀,主要用来接通或截断管路中的介质,一般不用于调节流量。适用的压力、温度范围很大,但一般用于中、小口径的管道。一般不用于调节流量。 气动执行器的执行机构和调节机构是统一的整体,其执行机构有薄膜式、活塞式、拨叉式和齿轮齿条式。活塞式行程长,适用于要求有较大推力的场合;而薄膜式行程较小,只能直接带动阀杆。拨叉式气动执行器具有扭矩大、空间小、扭矩曲线更符合阀门的扭矩曲线等特点,但是不很美观;常用在大扭矩的阀门上。齿轮齿条式气动执行机构有结构简单,动作平稳可靠,并且安全防爆等优点,在发电厂、化工,炼油等对安全要求较高的生产过程中有广泛的应用。
结构特点
1、与闸阀相比,截止阀的结构较简单,制造与维修都较方便。2、密封面不易磨损、擦伤,密封性较好,寿命较长。3、启闭时阀瓣行程较小,启闭时间较短,阀门高度较小。
阀体型式
角型铸造阀
阀芯型式
柱塞式(锥面)
公称通径
DN50 ~ DN250
公称压力
PN1.6~10.0MPa
法兰标准
JB、GB、ANSI、BS、API、ISO、DIN、JIS
连接形式
法兰、螺纹、焊接
密封填料
聚四氟乙烯、柔性石墨
工作温度
≤450℃
■ 主要零件材料
1
阀体
WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV
2
阀芯
2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA
3
阀杆
4
阀盖
WCB-35、WC6-12Cr1MoV、WC9-12Cr1MoV
5
填料
柔性石墨、PTFE
6
填料压盖
7
电动执行器
壳体(HT200、WCB)
试验压力(MPa)
公称压力(MPa)
压力级(class)
JIS(K)
1.6
2.5
4.0
6.4
150
300
10K
20K
强度试验
2.4
3.75
6.0
9.6
3.0
7.5
3.8
密封试验
1.76
2.75
4.4
7.04
2.2
5.5
1.5
2.8
低压密封试验
0.6MPa
