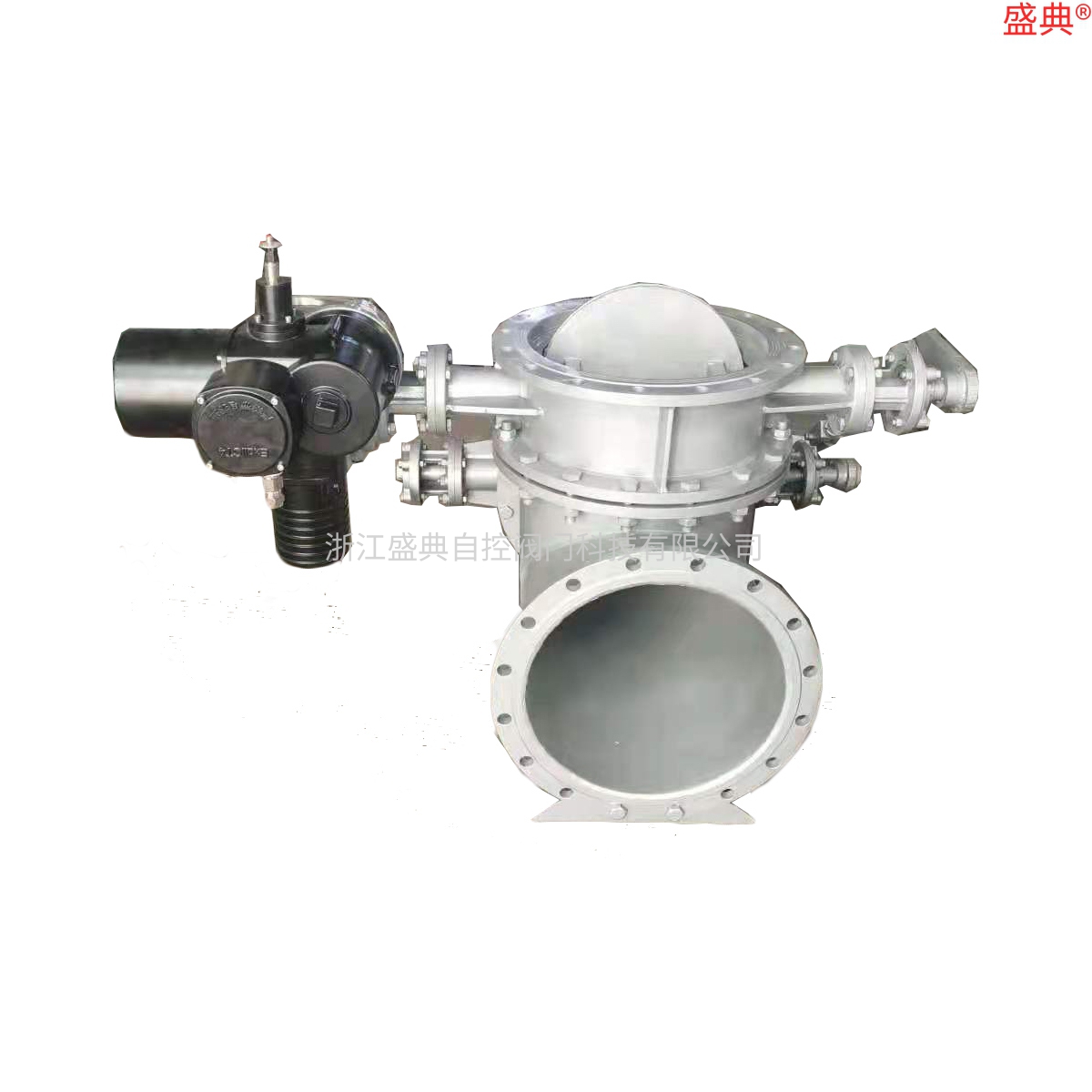

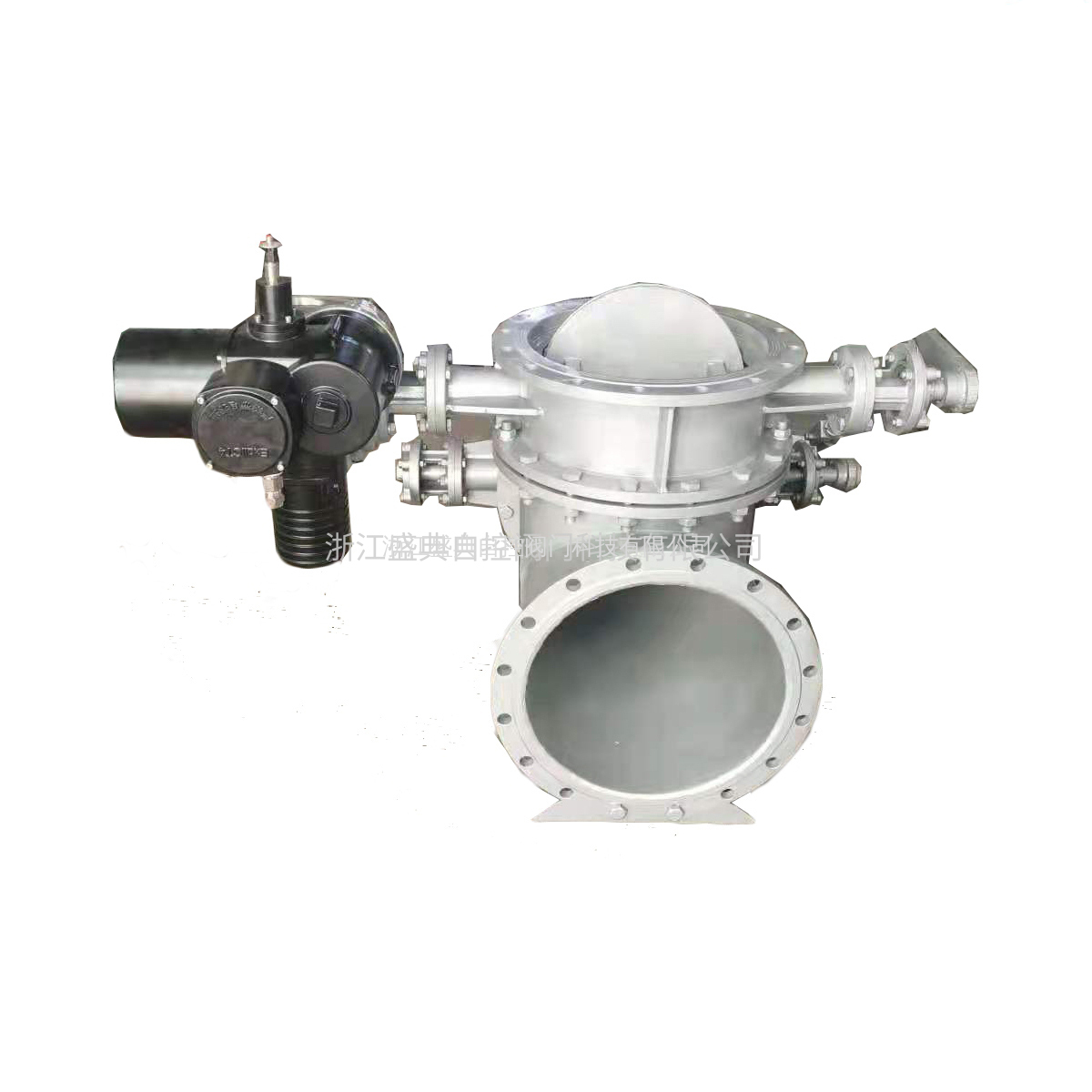

GD945H-2.5C电动高温烟气管道三通蝶阀

一、产品简介：

                GD945H-2.5C电动高温烟气管道三通蝶阀又称之为三通烟气阀、除尘三通阀、电动旋转三通切换阀等。三通烟气阀采用一进两出工作方式，两个出口配备硬密封蝶阀，利用传动轴与电机做同步运作，当A口闭合是B口开启，反之亦然，适用于高炉热风系统，分布式能源供应烟气回收与排放，主体材质均碳钢及SUS304等材质。

二、技术参数：

产品型号：GD945H-2.5C

产品名称：三通烟气阀

公称通径：DN300-1200mm

公称压力：0.25MPa

适用温度：≤-20-280℃

适用介质：烟气，含尘高温气体。

三、结构特点：

1.电动硬密封三通蝶阀采用单蝶板结构，为国内外的先进产品。

2.利用阀杆的双斜楔面将阀杆的轴向力变为蝶板的密封力
3.利用阀杆的双斜楔面和销孔自动分度定位机构的双重作用，实现蝶板密封面先离开阀座密封面然后转动的开启、转向、定位和关闭的自动切换动作，不但自动化程度高，而且开启、关闭和转位力矩小，开闭和转位过程密封副无摩擦。
4.本阀综合采用了普通升降式闸阀简易轻便的阀杆与阀杆螺母操作机构；硬密封蝶阀式轻巧便于制造的蝶板结构；截止阀式密封性好的正锥面配合密封原理和三通球阀式的外型流畅美观的三通阀体形式，具有各类阀型优良性能于一体的三通阀。
5.阀杆为整体轴结构，采用耐高温材料经热处理制造，强度大、刚性好、耐磨损。
6.壳体材料根据使用温度和介质可选用碳素钢、合金钢和不锈钢。
7.结构紧凑、重量轻、成本低比其他类型三通阀节材节资三分之一以上。
