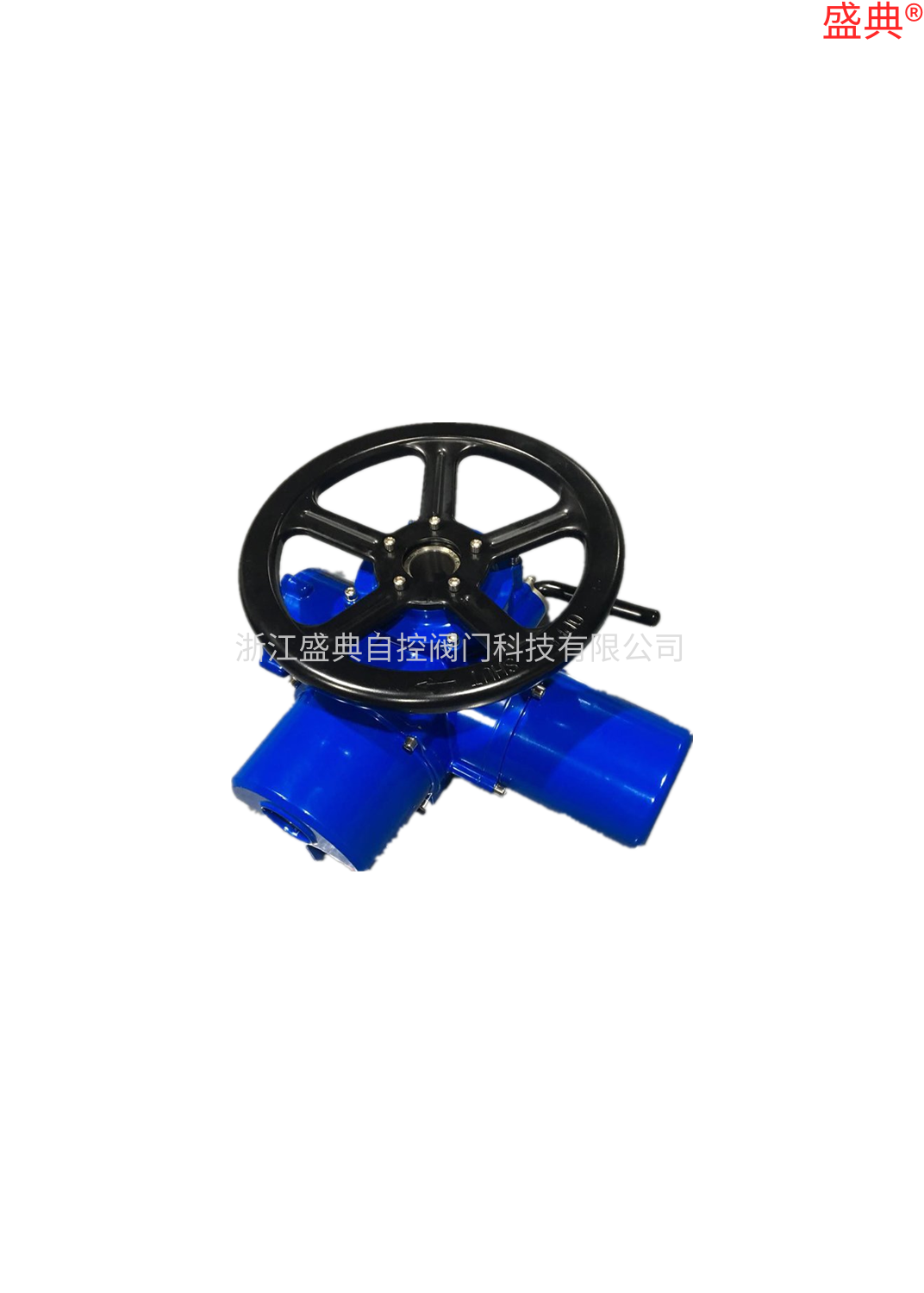

多回转阀门电动装置，通称为DZW型。适用于启闭件做直线运动的阀门，如闸阀、截止阀、隔膜阀、闸门、水闸阀等。用于阀门的开启、关闭或调节。是对阀门实现远控、集控和自控的必不可少的驱动装置。他们具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。
广泛用于电力、冶金、石油、化工、造纸、脱硫除尘、污水处理等行业。
多回转电动执行机构有：户外型、隔爆型、整体型、整体调节型、隔爆整体型、隔爆整体调节型等。按连接型式，还分为转矩型和推力型。
本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定。隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》，GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。并经国家防爆电气产品质量监督检验测试中心检定，取得了全系列的防爆合格证。
型号示例：
1 DZW30I-18/50：表示电动执行机构为多回转,输出转矩300N·m（30kgf·m），电站型接口，输出转速18r/min， 转圈数50，户外型。
2. DZB45T-24/120S：表示电动执行机构为多回转,带手动二级减速装置,输出转矩450N·m（45kgf·m），推力型接口，输出转速24 r/min， 转圈数120，隔爆型。
3. DZBT120-24/80：表示电动执行机构为多回转,输出转矩1200N·m (120kgf·m)，输出转速24 r/min， 转圈数80圈，隔爆整体调节型。
3.工作环境和主要技术参数
3.1 电源：常规：单相220V、三相380V，远程DC24V （50HZ）
特殊：单相110V、三相415V、660V，（50HZ、60 HZ）
3.2 工作环境：
3.2.1环境温度：-20~+60℃(特殊订货-60~+80℃)。
3.2.2相对湿度：95%（25℃时）。
3.2.3.1户外型用于无易燃/易爆和无腐蚀性介质的场所；
3.2.3.2隔爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境
为ⅡA、ⅡB级T1~T4组的爆炸性气体混合物。（详见GB3836.1）
3.2.4 防护等级：户外型和防爆型为IP55、IP65、IP67。
3.3工作制：为短时10分钟(特殊订货15-60分钟)。
3.4型号规格和主要性能参数见表1。
表1
型号 规格 |
转矩 (N·m) |
推力 (KN) |
阀杆 直径(mm) |
手动 速比 |
输出转速 (r/min) |
电机功率 (KW) |
电流 (A) |
参考重量(Kg) |
DZW5 | 50 | 20 | 28 | 1:1 | 12/36 | 0.12/0.18 | 0.57/0.83 | 28 |
DZW10 | 100 | 40 | 28 | 1:1 | 18/36 | 0.25/0.37 | 1.03/1.38 | 45 |
DZW15 | 150 | 40 | 28 | 1:1 | 18/36 | 0.37/0.55 | 1.38/2.2 | 46 |
DZW20 | 200 | 100 | 40 | 1:1 | 18/36 | 0.37/0.75 | 1.38/2.62 | 56 |
DZW30 | 300 | 100 | 40 | 1:1 | 18/36 | 0.55/1.1 | 2.2/4 | 58 |
DZW45 | 450 | 150 | 48 | 1:1/20:1 或20:1 | 24/36 | 1.1/1.5 | 4/4.12 | 110 |
DZW60 | 600 | 150 | 48 | 1:1/20:1 或20:1 | 24/36 | 1.5/2.2 | 4.12/5.25 | 112 |
DZW90 | 900 | 200 | 60 | 1:1/25:1 或25:1 | 24/36 | 2.2/3 | 5.25/7.9 | 140 |
DZW120 | 1200 | 200 | 60 | 1:1/25:1 或25:1 | 24/36 | 3/4 | 7.9/8.87 | 142 |
DZW180 | 1800 | 325 | 70 | 22.5:1 | 18/36 | 4/7.5 | 8.87/15.6 | 250 |
DZW250 | 2500 | 325 | 70 | 22.5:1 |
|
|
|
|
