大口径通风蝶阀

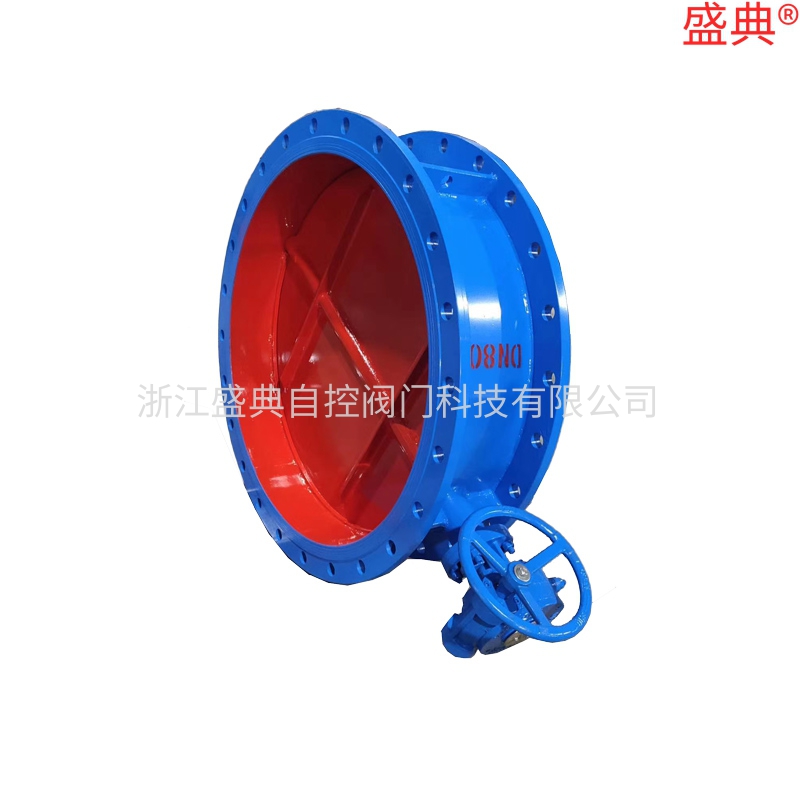

大口径通风蝶阀

5000.00
4880.00

商品描述

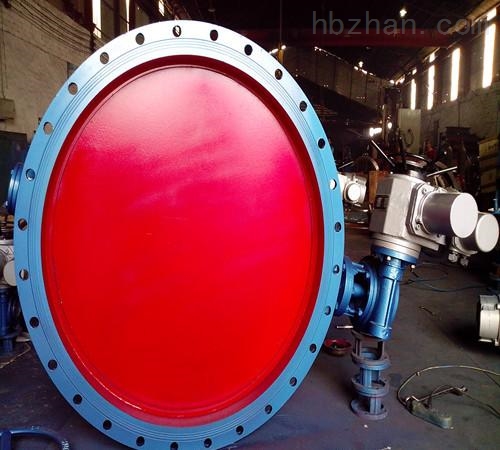

D941W电动烟道蝶阀用途及特点
电动通风蝶阀采用与阀体相同材料加工成密封圈,采用电或气动传动。其适用温度随阀体选材而定,公称压力≤0.6MPa,一般适用于工业、冶金、环保等管道作通风调节介质流量之用。

【D941W电动排烟蝶阀|电动烟道蝶阀概述】:

     阀门的重要作用就是阻断和节流,通风蝶阀很多时候起到的作用都是在节流,因为它的尺寸比较大,而且工作环境比较特别,所以多数用于节流,想要实现高度的密封还是有一定的困难的,一般在管路中它承受的压力损失会比较大,关闭的时候蝶阀能够承受管道的一些压力也是比较重要的,同时我们还需要考虑在高温条件下通风蝶阀能够承受的工作温度,在设计结构上它的结构长度相对高度来说会小很多,所以开启和关闭的速度更快一些,在流体的控制能力方面很有优势,所以它的结构很适合制作大口径的阀门。
      一般情况下通风蝶阀可以应用在节流,例如一些特殊气体的节流控制,还有就是在双位调节中以及大气少量渗透等黄敬忠都可以使用,不过具体的情况还需要具体的分析,还是有一些差异的,在特殊的工况环境条件下我们应该做好节流调节作用,密封应该更加严格,如果出现磨损严重或者低温等工况条件一定要根据具体的要求进行设计的调整或者一些密封材料的调整。
      通风蝶阀一般要求达到很好的密封性,有的环境中需要达到完全密封,例如在严格的环境中,要求气体的泄漏量为零,而且在比较高温度气体输送中它也可以来进行调节,软密封通风蝶阀在一些轻工业或者石油化工工程中也是可以得到很好的应用的,不过更多是应用在供热等管道环境中。

D941W电动排烟蝶阀|电动烟道蝶阀主要参数】:

  公称通径DN(mm) DN50~DN2000
公称压力PN(MPa) 0.1、0.25、0.6
阀芯转角 0~70°
作用形式 电开式或电闭式
流量特性 近似等百分比
允许压差Mpa 0.6
性能指标 基本误差:±2.5%;回差≤±2.0%;死区≤3.0%
电源电压 AC220V、AC380V、DC24V
调节型 信号范围 0~10mA、4~20mA、1.5VDC
开关型 电信号 AC220V、AC380V、DC24V;反馈信号,有源触点信号或无源触点信号

【阀门结构图】:

 特点

 通风蝶阀的结构是使用中线蝶板和短结构钢板进行焊接而成的,所以它的内部没有连杆和螺栓等组件,在使用过程中也就不会产生一些组件问题,因此故障率很低。使用起来很方便。是一种可靠的阀门装置。而且因为它的密封系统采用的是金属封闭,虽然密封效果比不上弹性密封,但是使用寿命要比弹性密封长,而且具有耐高温的特性。所以在建材、电力、冶金等行业都有着广泛的应用。在温度不高于300度的介质输送管道中,都可以实现连接和关闭调节作用。这种蝶阀还可以根据客户的需要来特殊定制,十分的人性化。

  因为通风蝶阀的蝶板与阀体间的间隙很大,有足够的膨胀空间,所以在使用过程中它可以有效的防止因为温度变化带来的热胀冷缩的情况,也就不会产生蝶板卡死的现象了。常见的蝶阀有多种的驱动方式,有手动驱动的,也有电动驱动的和气动驱动的等等,选择的余地非常的大。因为材质的缘故,这种蝶阀还具备耐高温的特性,开关的时候也不会有摩擦,使用寿命极长。通风蝶阀是一种使用钢板焊接制作而成的的阀门,它具有尺寸小重量轻容易安装等特点,而且因为它的流动阻力小,流通量大,不会受到高温膨胀的影响。它的驱动力矩较小,开关非常的灵活,所以操作起来很方便。深受业内人士的喜爱。
