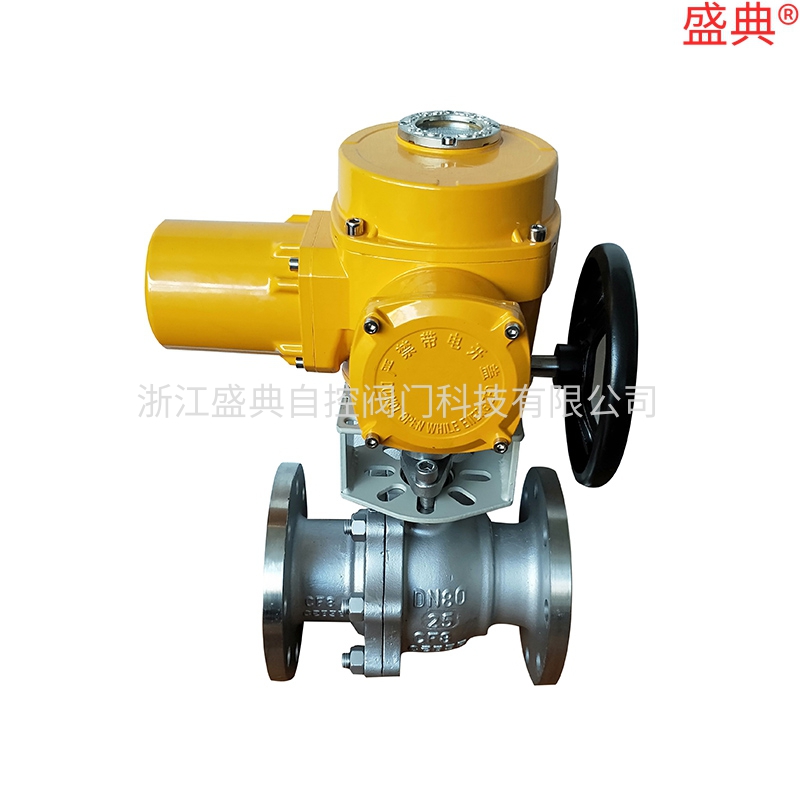

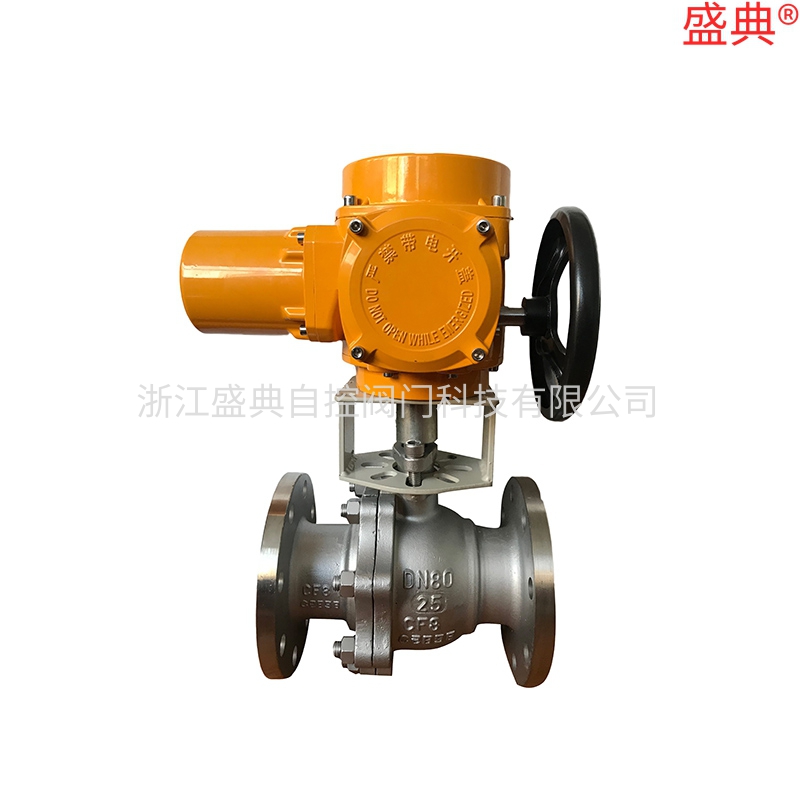

Q941F不锈钢电动防爆球阀是由防爆电动执行器和不锈钢法兰球阀组装而成，不锈钢材质性强加上防爆执行器较高的防爆功能，常被用于十分恶劣、很多易燃易爆气体混合物较多的工作环境中。采用全通径、浮动球结构，阀门可在整个压力范围内进行无泄漏关闭，更便于管路系统的通球扫线和管路维护。启闭件球件与阀杆铸（锻）为一体，了由于压力变化引起阀杆冲出承压件内的可能性，从根本上保证了工程中的使用安全性。结构紧凑合理，阀体内腔空间较小，减小了介质滞留，另外，模压工艺，使密封面致密度良好，加之人字环形PTFE填料组合，使阀门达到零泄漏。

应用范围：

本产品可应用于造纸、石化、化工、冶金、电力、环保、石油、轻工等工业部门的自动化控制系统中。

•


• 公称通径 DN(mm)		15	20	25	32	40	50	65	80	100	125	150	200	250	300
  L		130	140	150	165	180	200	220	250	280	320	360	400	630	750
  H	配HR	275	280	287	312	312	325	335	365	400	420	440	470	545	580
  	配361R	360	370	380	392	392	415	425	445	490	510	530	560	635	670
  W		157	157	157	157	208	208	256	256	256	256	256	256	380	380
  PN1.6MPa法兰连接尺寸
  D		95	105	115	140	150	165	185	200	220	250	285	340	405	460
  D1		65	75	85	100	110	125	145	160	180	210	240	295	355	410
  D2		46	56	65	76	84	99	118	132	156	184	211	266	319	370
  n-φd		4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-22	12-22	12-26	12-26
  PN2.5MPa法兰连接尺寸
  D		95	105	115	140	150	165	185	200	235	270	300	360	425	485
  D1		65	75	85	100	110	125	145	160	190	220	250	310	370	430
  D2		46	56	65	76	84	99	118	132	156	184	211	274	330	389
  n-φd		4-14	4-14	4-14	4-18	4-18	4-18	8-18	8-18	8-22	8-26	8-26	12-26	12-30	16-30
  PN4.0MPa法兰连接尺寸
  D		95	105	115	140	150	165	185	200	235	270	300	375	450	515
  D1		65	75	85	100	110	125	145	160	190	220	250	320	385	450
  D6		40	51	58	66	76	88	110	121	150	176	204	260	313	364
  n-φd		4-14	4-14	4-14	4-18	4-18	4-18	8-18	8-18	8-22	8-26	8-26	12-30	12-22	16-33
