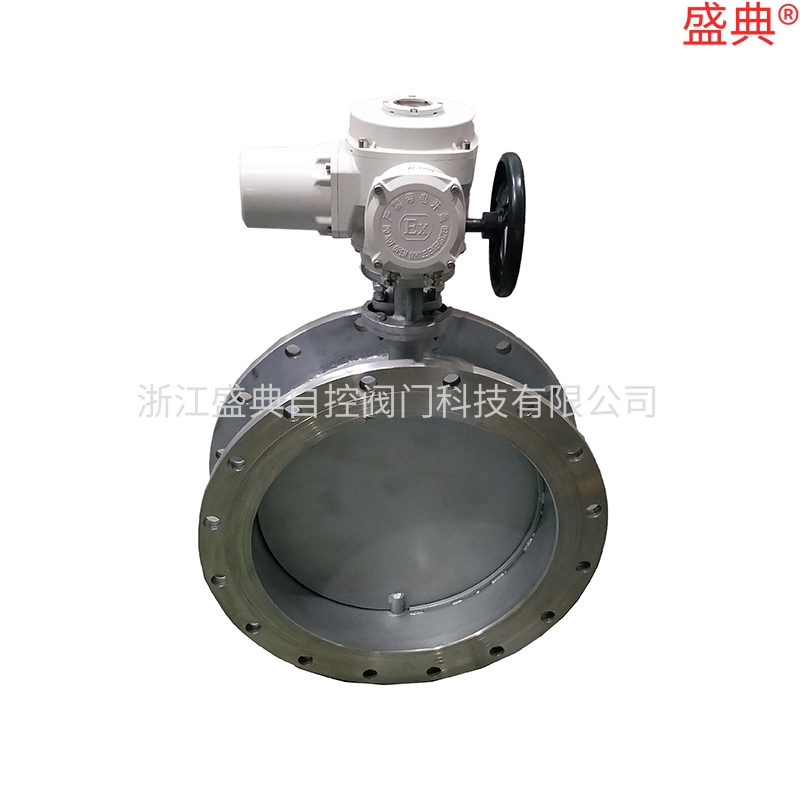

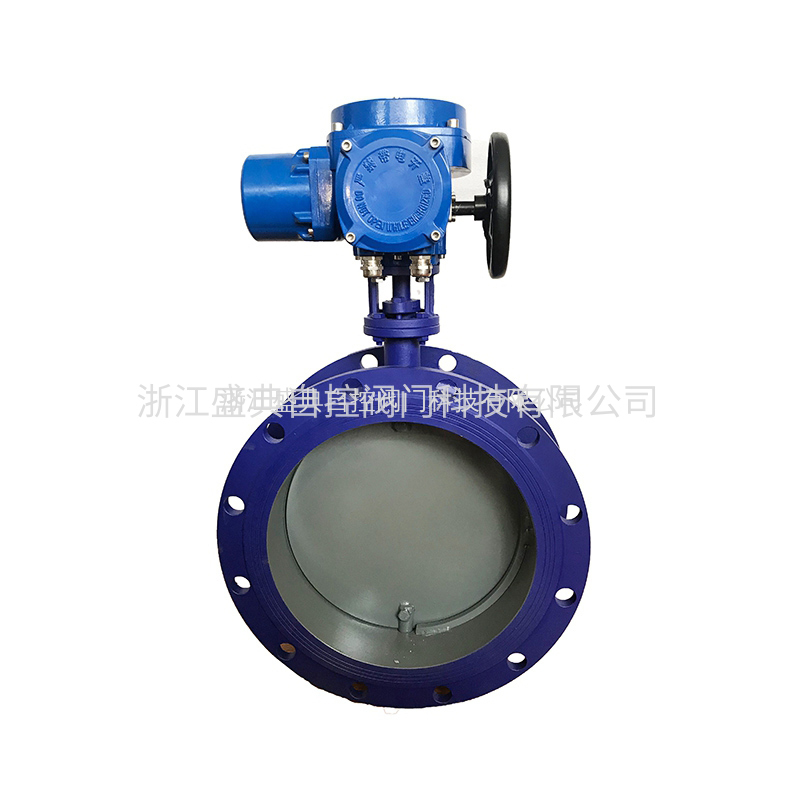

D941W电动通风蝶阀

D941W电动通风蝶阀

700.00
600.00

商品描述

电动通风蝶阀采用与阀体相同材料加工成密封圈，其适用温度和耐腐蚀性岁阀体选材而定，公称压力＜0.6Mpa，其泄漏量控制在最大流通量的2%以内，应用于工业、冶金、环保等管道作通风调节介质流量之用。具有结构简单、重量轻、操作力矩小、启闭迅速、动作灵活、流通能力大、调节精度高等特点。适用与烟气、粉尘、空气或含有悬浮颗粒的流体及浓浊、浆状流体的调节与控制。电动通风蝶阀采用精小型一体化结构，有电动开关型和电动调节型两种。开关型采用交流电或直流电控制蝶阀开关。智能调节型接受4-20MA电流或1－5V、0－10V电压对管路介质进行流量调节。具功能强大，体积小，性能可靠等优点。配套简单，流通能力大，特别适合于介质是烟尘，通风等场合。它可广泛应用于环保、脱硫除尘等行业的工业过程自动控制系统中。

电动法兰通风蝶阀技术参数：

适用介质:适用介质

驱动形式:手动、蜗杆蜗轮传动、气传动、电传动

阀板材质：铸钢、304,316,2520
阀板材质：铸钢、304,316,2520
密封阀座：无
连接方式：法兰
电压范围：AC220V/110V/380V/24V 50/60HZ  DC24V/12V +10%到-10%
温度范围：-30～900℃
电动执行器：开关型、智能调节式输入输出4-20MA
电动执行器：防爆开关型、防爆调节型。防爆等级EXdIIBT4



电动法兰通风蝶阀性能特点：

设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。

4、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长；
5、本蝶阀结构独特，“开关”仅需转动阀杆90°即可完成。操作灵活、方便、省力、不受介质压力的高低影响，密封性能可靠；
6、耐高温、耐低温、耐腐蚀性



电动通风蝶阀连接尺寸

公称通径DN

结构长度
(标准值)

外型尺寸(参考值)

连接尺寸(标准值)

0.05MPa和0.25MPa

0.6MPa

毫米

英寸

L

H

H0

A

B

D

D1

D2

n-d

D

D1

D2

n-d

50

2

108

70

286

125

193

140

110

88

4-14

140

110

88

4-14

65

21/2

112

80

306

125

193

160

130

108

4-14

160

130

108

4-14

80

3

114

95

334

125

193

190

150

124

4-18

190

150

124

4-18

100

4

127

105

354

125

193

210

170

144

4-18

210

170

144

4-18

125

5

140

120

384

125

193

240

200

174

8-18

240

200

174

8-18

150

6

140

132

409

125

193

265

225

199

8-18

265

225

199

8-18

200

8

152

160

593

165

183

320

280

254

8-18

320

280

254

8-18

250

10

165

187

650

165

283

375

335

309

12-18

375

335

309

12-18

300

12

178

220

715

165

283

440

395

363

12-22

440

395

363

12-22

350

14

190

245

814

175

334

490

445

413

12-22

490

445

413

12-22

400

16

216

270

863

175

334

540

495

463

16-22

540

495

463

16-22

450

18

222

297

918

175

334

595

550

518

16-22

595

550

518

16-22

500

20

229

322

1016

210

425

645

600

568

20-22

645

600

568

20-22

600

24

267

377

1128

210

425

755

705

667

20-26

755

705

667

20-26

700

28

292

430

1233

210

425

860

810

772

24-26

860

810

772

24-26

800

32

318

487

1344

210

425

975

920

878

24-30

975

920

878

24-30

900

36

330

537

1560

320

620

1075

1020

978

24-30

1075

1020

978

24-30

1000

40

410

587

1660

320

620

1175

1120

1078

28-30

1175

1120

1078

28-30

1200

48

470

687

1890

320

620

1375

1320

1280

32-30

1405

1340

1295

32-33

1400

56

530

760

2670

575

714

1575

1520

1480

36-30

1630

1560

1510

36-36

1600

64

600

895

2810

575

714

1790

1730

1690

40-30

1830

1760

1710

40-36

1800

72

670

995

3020

575

714

1990

1930

1890

44-30

2045

1970

1918

44-39

2000

80

760

1095

3220

565

810

2190

2130

2090

48-30

2265

2180

2125

48-42
