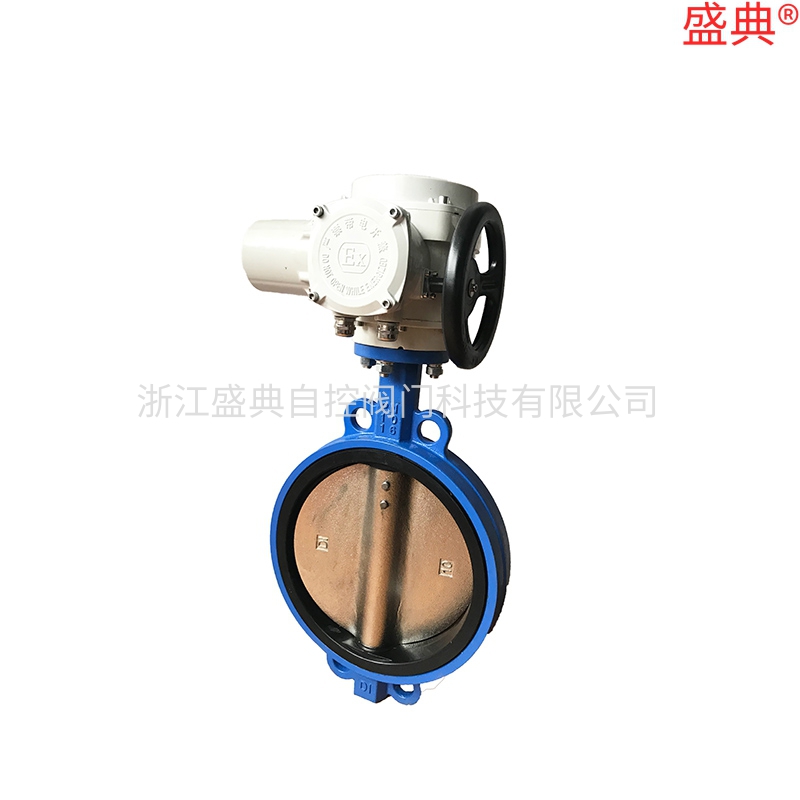

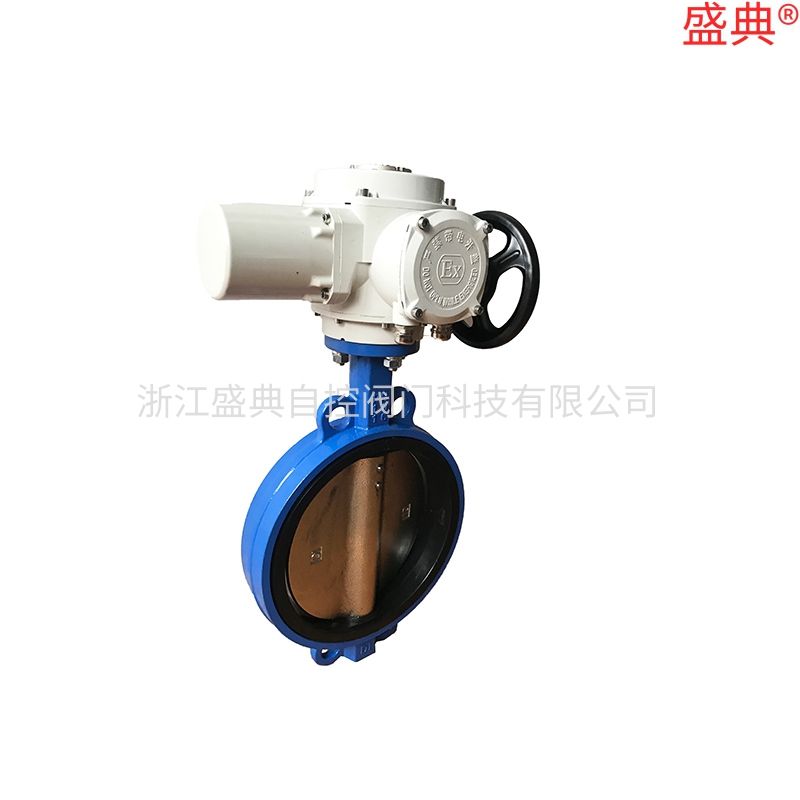

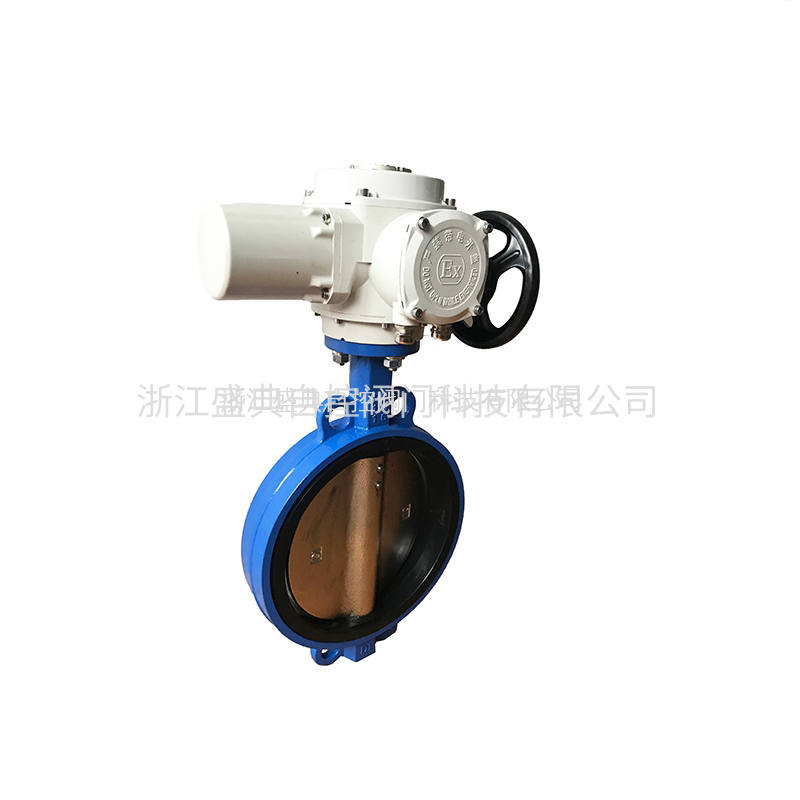

电动软密封对夹蝶阀

电动软密封对夹蝶阀

900.00
800.00

商品描述

电动软密封对夹蝶阀产品概述：

电动蝶阀是对夹式蝶阀一种，属于软密封蝶阀，是用圆盘板式（又称蝶板的启闭件转动0-90来开启和关闭的通道的旋转阀。适用于温度≤80～120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

二、主要结构性能参数:

1.传动：手动、蜗轮、伞齿轮、气动/电动(带手动)

2.连接：内螺纹、外螺纹、法兰、焊接、对夹式、卡箍、卡套

3.结构：中线式、单偏心、双偏心、三偏心

4.密封：软密封、硬密封、衬胶、衬氟等。

5.口径：DN50≤DN200

6.温度：0℃≤80℃

7.压力：0.6Mpa≤4.0Mpa

8.阀体材料：不锈钢、铸钢、碳钢、铸铁等。

9.介质：水、油品、蒸汽等。

结构紧凑，密封可靠，使用寿命长。

广泛用于水厂、电厂、钢厂、造纸、化工、建筑等流体管道控制系统中，作为调节管道中介质流量使用。

配BL系列精小型电动执行器，稳定可靠，外观精巧，适用于小口径阀门。

电动对夹蝶阀工作性能规范

阀体材料：铸铁、铸钢、不锈钢

密封圈材料：乙丙橡胶(EPDM)  -40～+125℃

           丁晴橡胶(NBR) -20～+82℃

           硅橡胶(SI)  -70～+150℃

           氟橡胶(VITON) -23～+150℃

           聚四氟乙烯塑料(PTFE) +10～+150℃

适用介质：淡水、污水、海水、空气、蒸汽、食品、药品、各种油类、酸类、碱类、盐类等。



电动执行器参数

电   源：DC24V、AC110V、AC220V、AC380V  50/60Hz；

输入信号：4-20mA.DC、1-5V.DC (其他可出厂前选定)；

输出信号：4-20mA.DC (其他可出厂前选定)；

环境温度：-25℃～+60℃；

防护等级：IP67；

三、D971 X -电动蝶阀系列连接尺寸

公称通径

结构长度
（标准值）

外形尺寸
（参考值）

连接尺寸（标准值）

参考
重量





0.6MPa

1.0MPa

1.6MPa



毫米

英寸

L

H

H0

A

B

D0

n-d

D0

n-d

D0

n-d

KG


50

2

43

63

306

180

200

110

4-14

125

4-18

125

4-18

7


65

21/2

46

70

321

180

200

130

4-14

145

4-18

145

4-18

8


80

3

46

83

346

180

200

150

4-18

160

8-18

160

8-18

8.5


100

4

52

105

387

180

200

170

4-18

180

8-18

180

8-18

10


125

5

56

115

411

180

200

200

8-18

210

8-18

210

8-18

11.4


150

6

56

137

447

270

280

225

8-18

240

8-22

240

8-22

14


200

8

60

164

572

270

280

280

8-18

295

8-22

295

12-22

30


250

10

68

206

646

270

280

335

12-18

350

12-22

355

12-26

38


300

12

78

230

738

380

420

395

12-22

400

12-22

410

12-26

49


350

14

78

248

761

380

420

445

12-22

460

16-22

470

16-26

82


400

16

102

289

877

450

470

495

16-22

515

16-26

525

16-30

107


450

18

114

320

938

480

490

550

16-22

565

20-26

585

20-30

120


500

20

127

343

993

480

490

600

20-22

620

20-26

650

20-33

158


600

24

154

413

1131

480

490

705

20-26

725

20-30

770

20-36

308


700

28

165

478

1476

640

660

810

24-26

840

24-30

840

24-36

410


800

32

190

525

1533

640

660

920

24-30

950

24-33

950

24-39

500


900

36

203

585

1655

750

860

1020

24-30

1050

28-33

1050

28-39

595


1000

40

216

640

1765

850

900

1120

28-30

1160

28-36

1170

28-42

680


1200

48

254

755

1995

850

900

1340

32-33

1380

32-39

1390

32-48

733


1400

56

279

910

2310

1000

925

1560

36-36

1590

36-42

1590

36-48

970


1600

64

318

1030

2595

1000

925

1760

40-36

1820

40-48

1820

40-56

1130


1800

72

356

1140

2810

1100

980

1970

44-39

2020

44-48

2020

4-56



2000

80

406

1250

3100

1100

980

2180

48-42

2230

48-48

2230

48-62
