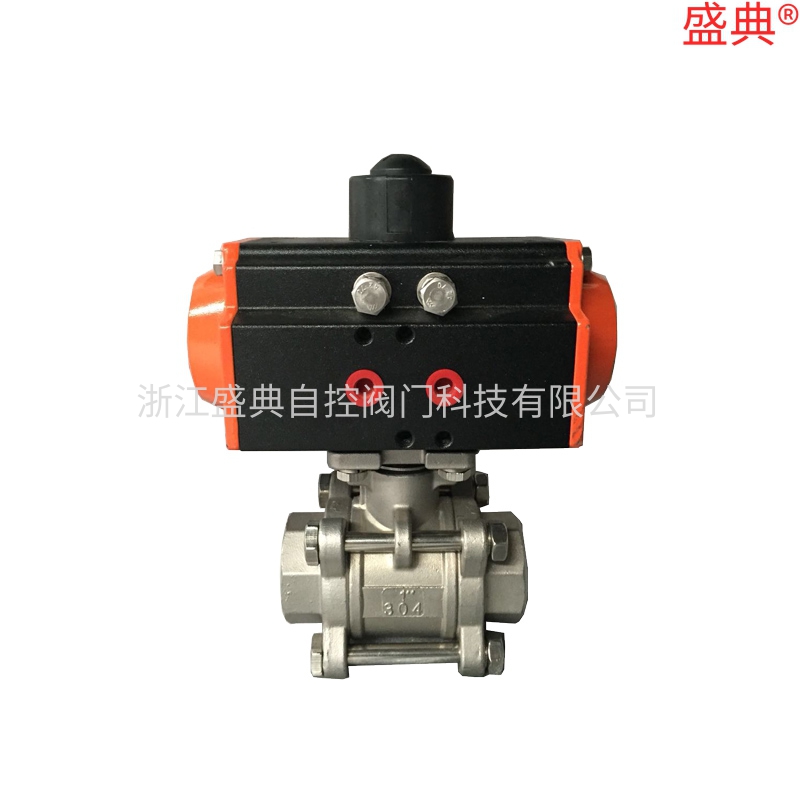

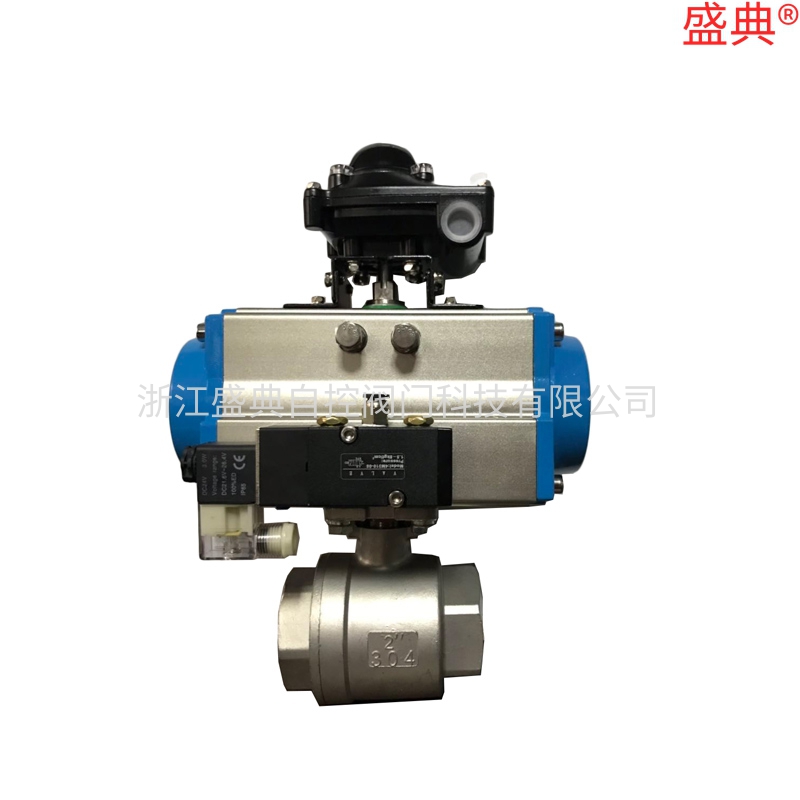

Q611F气动丝扣球阀分为整体式、两段式及三段式。阀体铸造结构合理、造型紧凑。阀座采用弹性密封结构,密封可靠,启闭轻松。阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲击。可设置90°开关定位机构,根据需要加锁以防止误操作。内螺纹连接不堪阀及对焊连接球阀适用于PN1.0~4.0MPa,工作温度-29~180℃(密封圈为增强聚四氟乙烯)或-29~300℃(密封圈为对位聚苯)的管路上,用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、醋酸、氨盐水、中和水等多种介质。
气动丝扣球阀工作原理 通过气动执行器90度的旋转来带动球体的旋转以达到介质的流通与阻断。执行器与阀体的直接连接减少了发生故障的机率。适用于轻工机械体积小空间窄的场合。阀杆采用有倒密封的下装式结构阀腔异常升压时,阀杆不会被冲击。可设置90°开关定位机构,根据需要加锁以防止误操作。
优点:
流体阻力小,其阻力系数与同长度的管段相等。结构简单、体积小、重量轻。紧密可靠,目前球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。 球旋转90度时,在进、出口处应全部呈现球面,从而截断流动。
气动丝扣球阀尺寸:
通径
外形连接尺寸
DN
in
d
1
G
11
12
D
13
C
10
H
15
1/2
73
1/2″
81
85
34
175
22
140/178
62/75
20
3/4
3/4″
92
100
50.5
190
28
25
91
1″
103
115
200
33
140/214
62/91
32
11/4
112
11/4″
123
130
230
40
164/214
75/91
11/2
120
11/2″
136
150
164/246
75/101
50
2
147
2″
155
180
64
190/295
91/112
65
21/2
168
21/2″
77.5
210/340
101/127
80
3
204
3″
220
260
247/398
112,139
