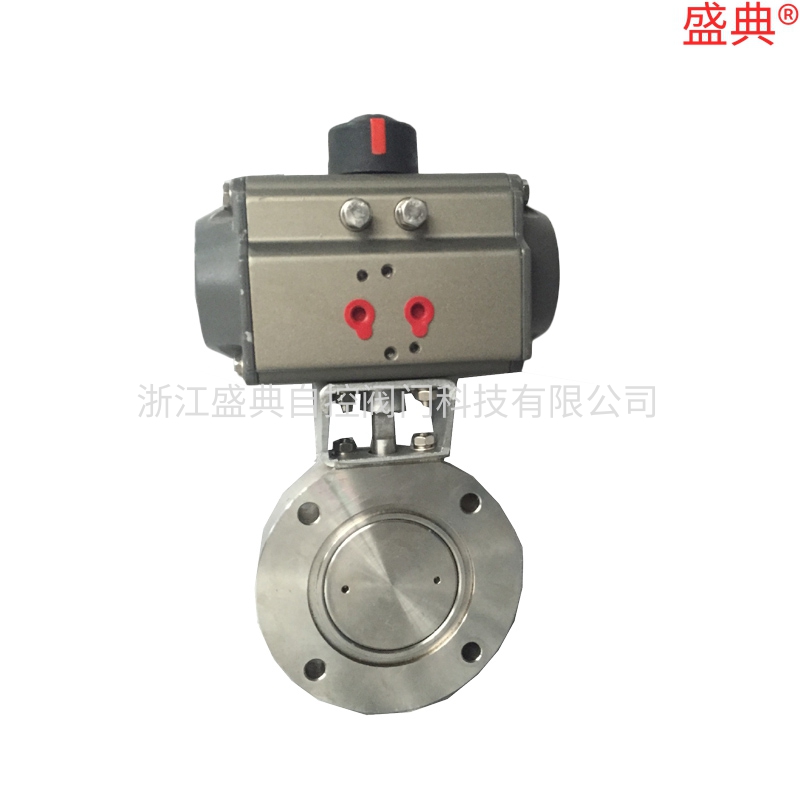

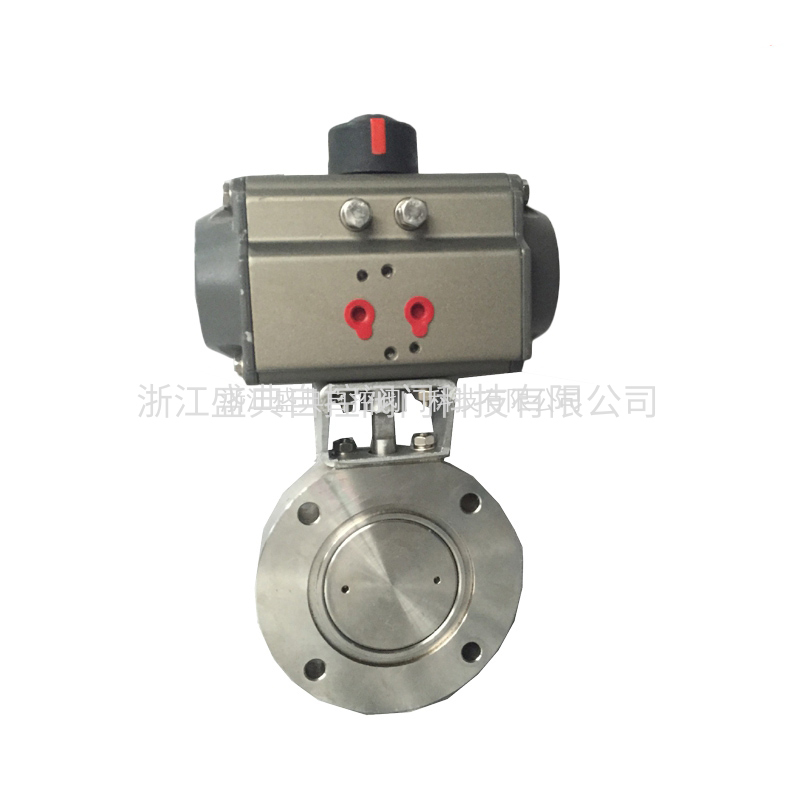

GIQ气动高真空蝶阀

GIQ气动高真空蝶阀

900.00
880.00

商品描述

气动真空蝶阀是指工作压力低于标准大气压，形成一定真空的阀门，是真空系统中用来调节气流量、切断和接通管路的元件，一般用于控制空气和非腐蚀性气体。气动真空蝶阀的阀板采用夹紧结构，把阀板的密封圈夹紧，泄露量为零，除了能用在真空状态下,也能在低压状态下使用。气动真空蝶阀以压缩空气为动力，带动碟板旋转来作启闭运动，从而达到对管路气流的接通或切断，分为双作用和单作用，单作用具有弹簧复位的作用，可在故障时自动复位。

气动真空蝶阀性能参数：

适用范围(Pa)

105～1.3x10-4

阀门漏率(Pa.L/S)

≤1.3x10-4

介质温度（℃）

-25～+80(密封材料为丁腈橡胶)
-30～+150(密封材料为氟橡胶)

气源压力（MPa）

0.4～0.6

法兰标准

JB919

安装位置

任意

控制电路

标准出厂：AC220V/50Hz开关型
特殊指定：AC110V；DC24V；DC12V等

信号反馈

智能型

气缸可选

标准出厂：双作用
特殊指定：单作用



气动真空蝶阀连接尺寸：



型号

通径(DN)

D

Do

B

H

L

n-ΦC

GIQ-40

40

85

70

22

162

104

4-Φ7

GIQ-50

50

110

90

22

175

104

4-Φ7

GIQ-65

65

125

105

26

198

140

4-Φ9

GIQ-80

80

145

125

30

208

140

4-Φ9

GIQ-100

100

170

145

30

220

140

4-Φ12

GIQ-150

150

220

195

35

272

164

8-Φ12

GIQ-200

200

275

250

40

330

190

8-Φ12

GIQ-250

250

330

300

45

335

190

8-Φ14

GIQ-300

300

380

350

55

426

247

8-Φ14

GIQ-400

400

500

465

60

520

308

8-Φ18

GIQ-500

500

600

565

80

643

378

12-Φ18

GIQ-600

600

710

670

100

760

524

12-Φ21

GIQ-800

800

920

880

130

962

648

20-Φ21
