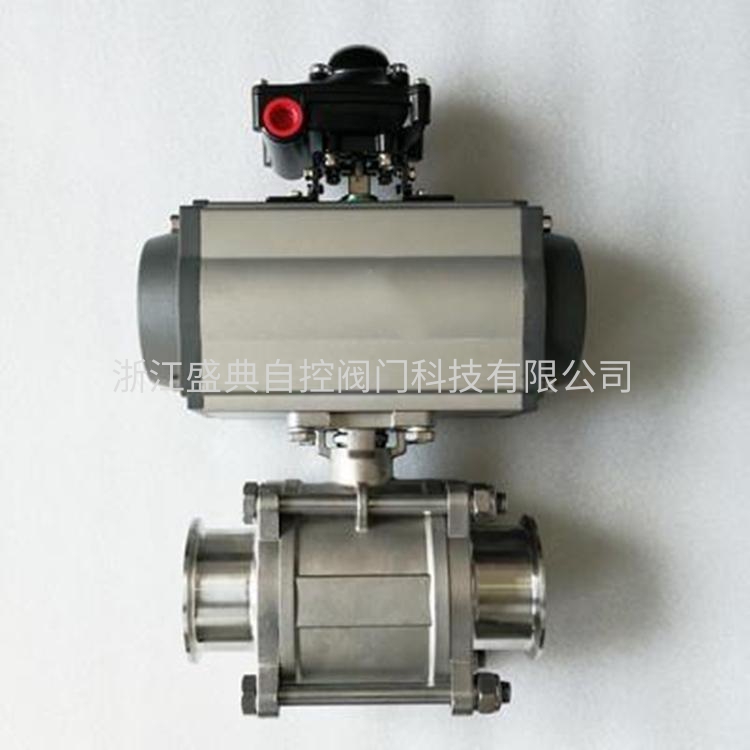

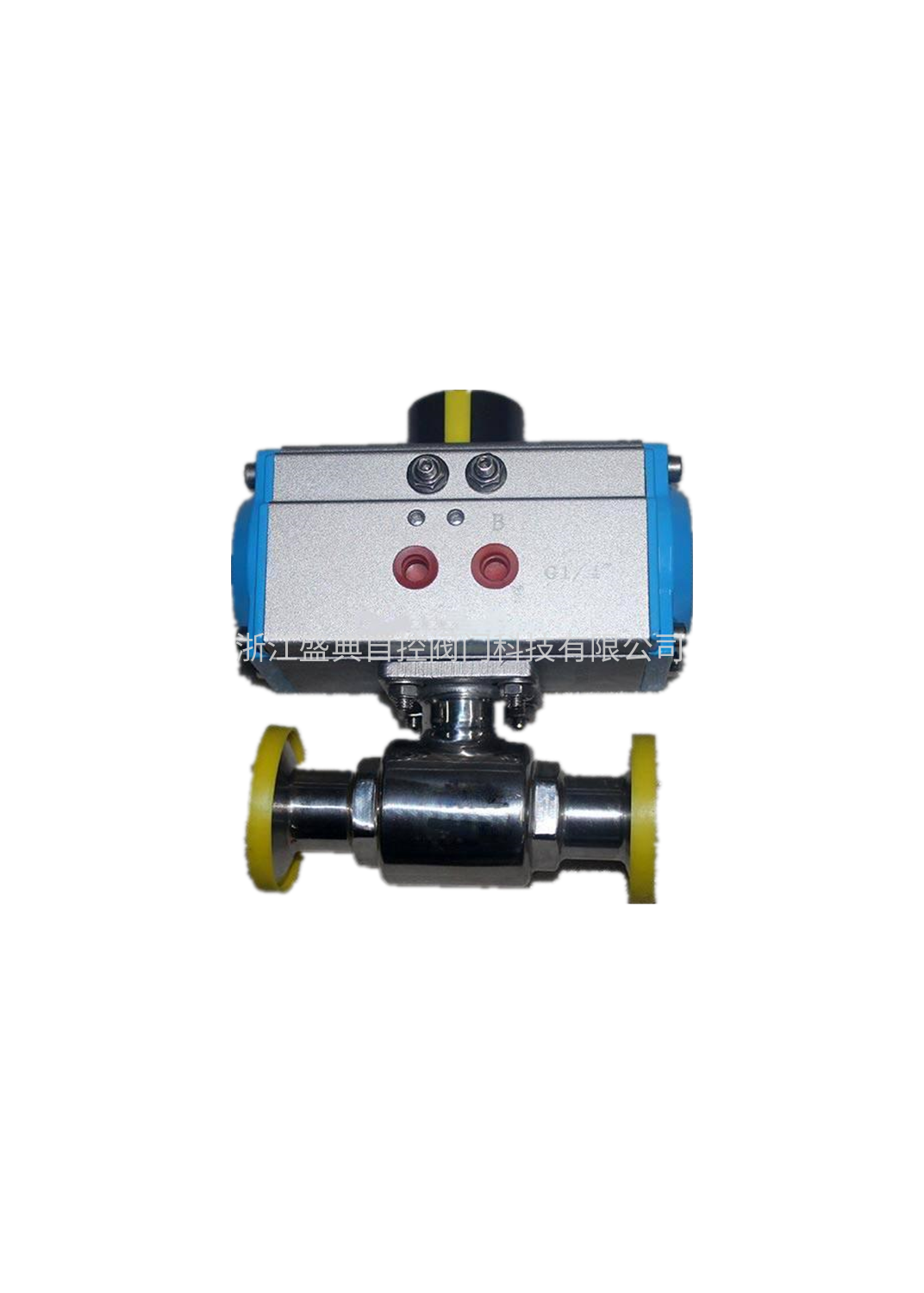

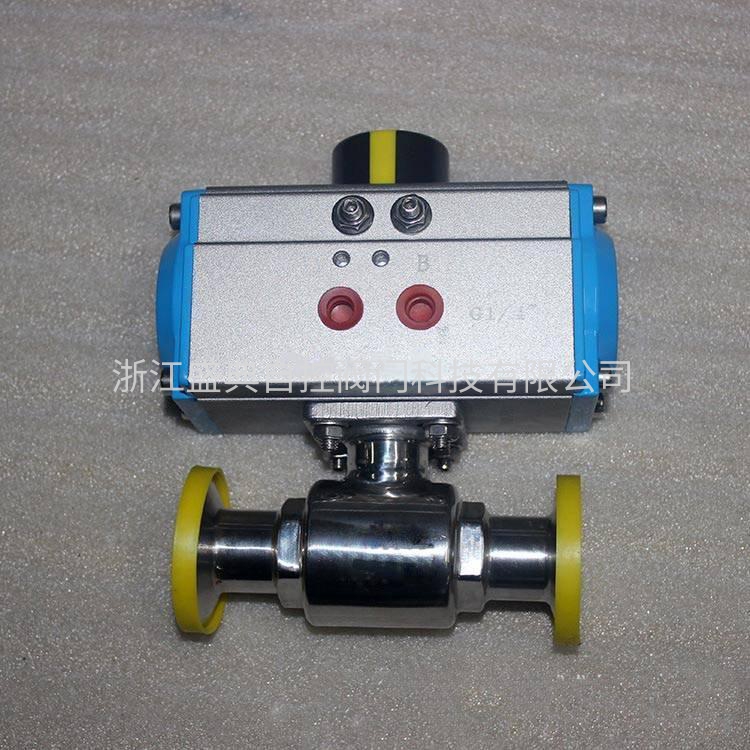

Q681F气动卫生级快装球阀

市场价： 500.00

价格： 480.00

商品信息

商品描述

一、气动卫生级球阀产品概述

气动卫生级球阀是由气动执行机构和卫生级球阀组成，也称为气动卡箍球阀，阀体采用不锈钢材质，流道经过精密抛光和除菌处理。
特点：
1.密封性能好。
2.体积小，重量轻，结构简单，安装维修方便。
3.流阻小，流通能力大。
适用场景:
广泛应用于啤酒工程、食品工程、化学工程、制药工程、生物工程和水处理工程等领域。

二、气动卫生级球阀零部件参数：

阀体	304/316/316L不锈钢
阀轴	不锈钢
球体	304/316/316L不锈钢
阀座	PTFE

三、气动卫生级球阀技术参数：

阀体形式	二通式、三通式
公称通径	DN15～102mm
公称压力	PN1.0 MPa
连接形式	快装式(卡箍式)、焊接式、螺纹式
适用温度	PTFE≤180℃
适用介质	啤酒、葡萄酒、生物工程、食品、制药、饮料、乳品等
产品特点	安全卫生，密封好、使用寿命长

四、气动卫生级球阀执行机构参数：

执行器型号	GT、AT、AR、AW系列单双作用气动执行器
供气压力	0.4～0.7MPa
气源接口	G1/4"、G1/8"、G3/8"、G1/2"
环境温度	-30～+70℃
作用形式	单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)

五、气动直通卫生级球阀连接尺寸：

规格Φ	尺寸mm
规格Φ	A	D1	W1	H1	L	重量KG
19	50.5	16	147	170	100	1.93
25	50.5	22	147	170	105	1.96
32	50.5	29	147	175	120	2.13
38	50.5	35	168	218	136	3.12
45	64	42	168	220	145	3.58
51	64	48	168	225	160	3.92
57	77	53	183	245	162	4.83
63	77	58	183	255	170	5.18
76	91	72	262	295	195	8.36
89	106	85	265	330	235	11.58
102	119	97	295	390	270	16.5

六、气动三通卫生级球阀连接尺寸：

ISO	三通式
ISO	d	D	L	P	A	H
Φ19	16	50.5	105	115	158	45
Φ25	21	50.5	120	137	177	48
Φ32	29	50.5	130	137	177	48
Φ38	35	50.5	140	147	196	48
Φ45	42	64	-	165	225	48
Φ51	47	64	164	165	225	58
Φ63	59	77.5	195	165	225	58
Φ76	72	91	218	182	273	65
Φ89	80	106	230	199	304	65
Φ102	97	119	260	199	304	74
